2026年8月，中国测绘学会科学技术奖公布，本所李晓杰教授主编《水经注图集·汾涑渭洛卷》（以下简称《图集》）荣获本年度优秀地图作品裴秀奖银奖。

《图集》是受国家社会科学基金重大招标项目与国家古籍整理出版专项资助的阶段性研究成果，由复旦大学中国历史地理研究所李晓杰教授主编，2025年6月由科学出版社/龙门书局出版发行。全书共编绘地图89幅，涵盖全图3幅、序图8幅、主体图28幅、专题图50幅，辅以1500余条地名索引与详细坐标表，构建起一个兼具学术深度、技术精度与视觉美感的地理信息呈现体系。该书堪称第一部真正意义上的《水经注》专题历史地图集，在编绘技术、地图表达、设计装帧等方面均实现重大突破。

图1.《水经注图集》书影

一、编绘技术：底图革命与技术赋能的双重突破

《图集》彻底摒弃了依赖历史旧图为底图的局限，以现代地理科学数据为基础，构建起高精度、全覆盖的基础地理框架，为历史地理信息的精准呈现提供了坚实支撑。

《图集》首次在历史地图领域系统性采用地形分层设色法，融合三大核心数据来源：首先，采用DEM（数字高程模型）数据，精准还原研究区域的地形地貌特征；其次，整合高分辨率卫星遥感影像，提取现代地理基准信息，为历史地理要素的定位提供精准参照；最后，融入大比例尺测绘数据（包括现代行政区划、交通网络、地名坐标等权威信息），确保历史地理要素与现代地理框架的精准对应，为读者提供古今对照的清晰视角。多源数据的融合应用，不仅解决了传统底图精度不足、信息滞后的问题，更建立了“自然地形—现代基准—历史要素”的三重科学地理参照系。

《图集》的编绘全程以 GIS（地理信息系统）技术为核心支撑，将文献考证提取的河流、城邑、古迹等历史地理要素，转化为标准化的空间数据，包括坐标、属性、关联关系等，建立起结构化的历史地理数据库，确保数据的一致性与可复用性。按高程分层设色制图，使山川形势、河流走向、坡度坡向等地形地貌得以精确、科学地呈现，为历史地理要素的定位与复原提供了可靠的空间基准。使《图集》摆脱了传统手工绘图的局限，实现了历史地图编绘的数字化、精准化与系统化。

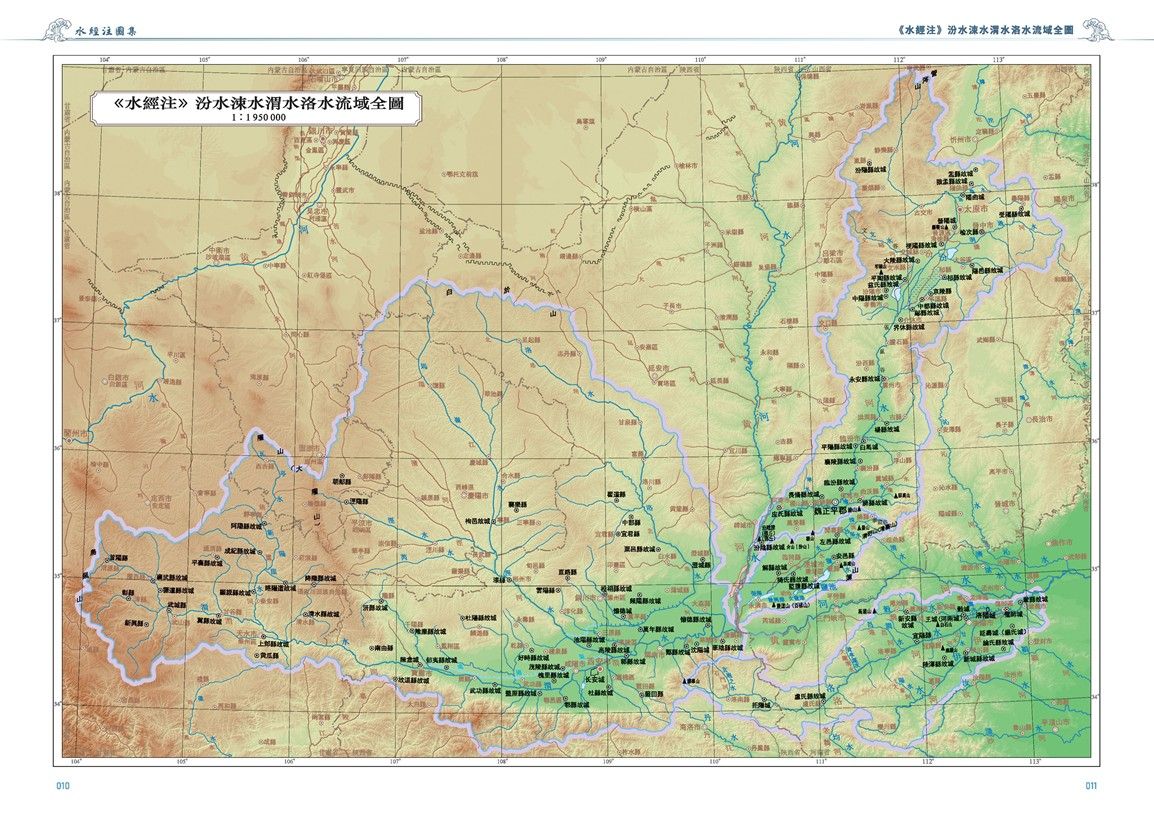

图2.《水经注》汾水涑水渭水洛水流域全图

二、地图表达：复合型信息呈现体系的成功构建

在呈现形式上，《图集》突破性地构建起“序图—主体图—专题图”三级递进的复合型信息呈现体系；同时依据《水经注》文本叙事逻辑划分图幅，实现了信息传递的层次化、系统化与精准化。

《图集》以《水经注》篇目为单元，分为汾水流域诸篇、涑水篇、渭水流域诸篇、洛水流域诸篇四个图组。各图组按照序图—主体图—专题图的层次展开：序图展现流域现代卫星影像与《水经》古水道概貌，确立提纲挈领的地理背景；主体图承接序图的宏观语境，聚焦具体流域的详细地理信息呈现。专题图作为体系的深度延伸，在主体图的基础上进行专项突破，实现了地理信息的深化解读。

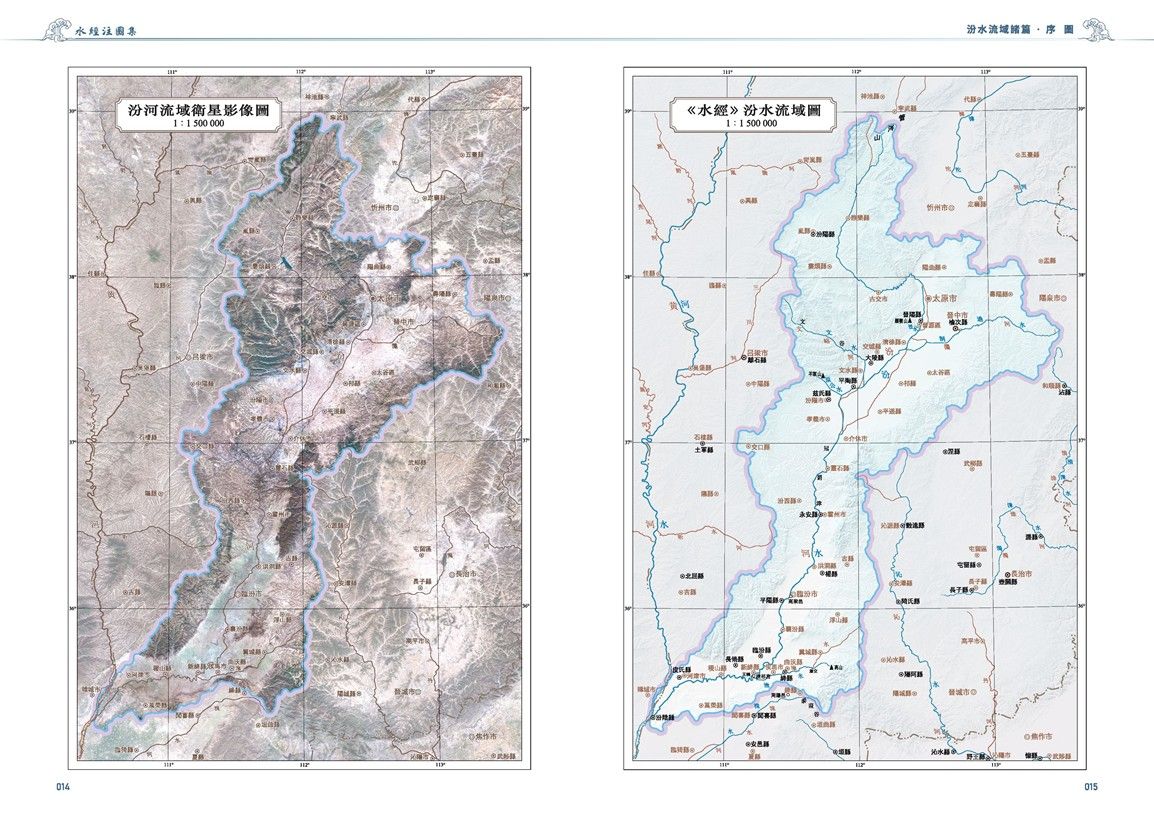

图3.《水经注图集·汾水流域诸篇》序图

《图集》创立“主体图全面覆盖+专题图深度解读”的双核信息架构，极大地拓展了历史地图信息承载的范围和体量。主体图作为体系的核心载体，通过优化后的“古墨今朱”（古今地理信息对照呈现）绘图方式，全面、精细标注《水经注》所载全部地理要素，实现了文本信息的空间化转译。其大比例尺的编绘方式，确保了地理信息的精细度，无论是河流的流路变化、城邑的具体位置，还是古迹的分布范围，都能得到清晰呈现，满足了读者对基础地理信息的查询与阅读需求。

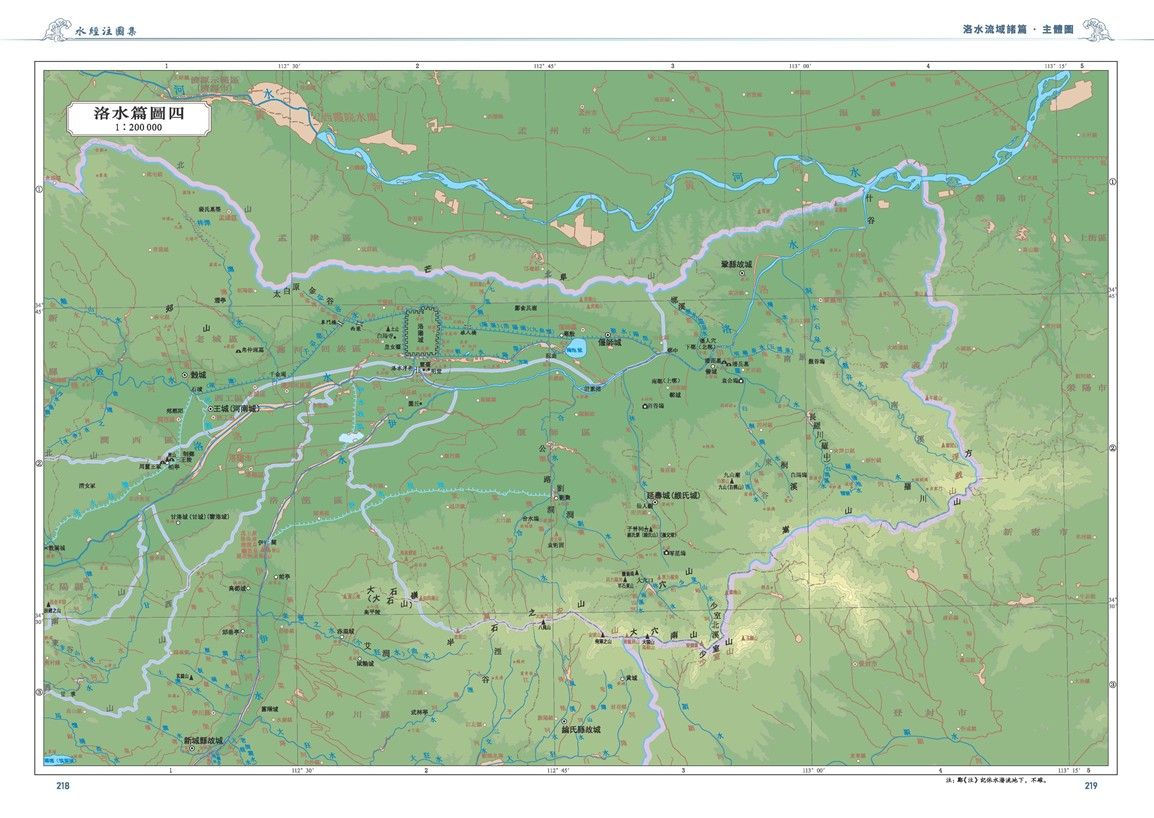

图4.《水经注图集·洛水流域诸篇》主体图《洛水篇图四》

专题图作为《图集》的最大亮点，并非简单的分类归纳，而是“借助绘制地图开展研究”的实践，析取了15类专题（3类自然：河湖泽薮、山原溪谷、动植物矿产；12类人文：水利工程、城邑、都邑、祠庙寺院、冢墓、坞垒戍堡、宫观苑囿、石刻题记、桥梁津隘、人物、事件、典籍）进行展现。各图由“地理图+数据图表+图说”三部分构成，运用GIS空间分析、数理统计与数据可视化（如热力图、旭日图、桑基图、3D建模等），着重对河湖泽薮、山原溪谷、水利工程、城邑兴废、人物事件、典籍引证等专题进行深度挖掘与规律呈现。例如，洛水流域诸篇图组中“水利工程地理图”，在主体图的地理框架上，单独提取水利工程要素，标注灌溉渠道、陂塘的位置与分布，并利用3D建模技术，等比例复原“千金堨”、“皋门桥”等水利工程，直观展示古代工程与景观的内部构造与实际功能。又如渭水流域诸篇图组中的“城邑地理图”，在数据分析的基础上，划分三个时间断面，动态呈现该流域内不同时期的城邑变迁，为政区地理研究提供借鉴。

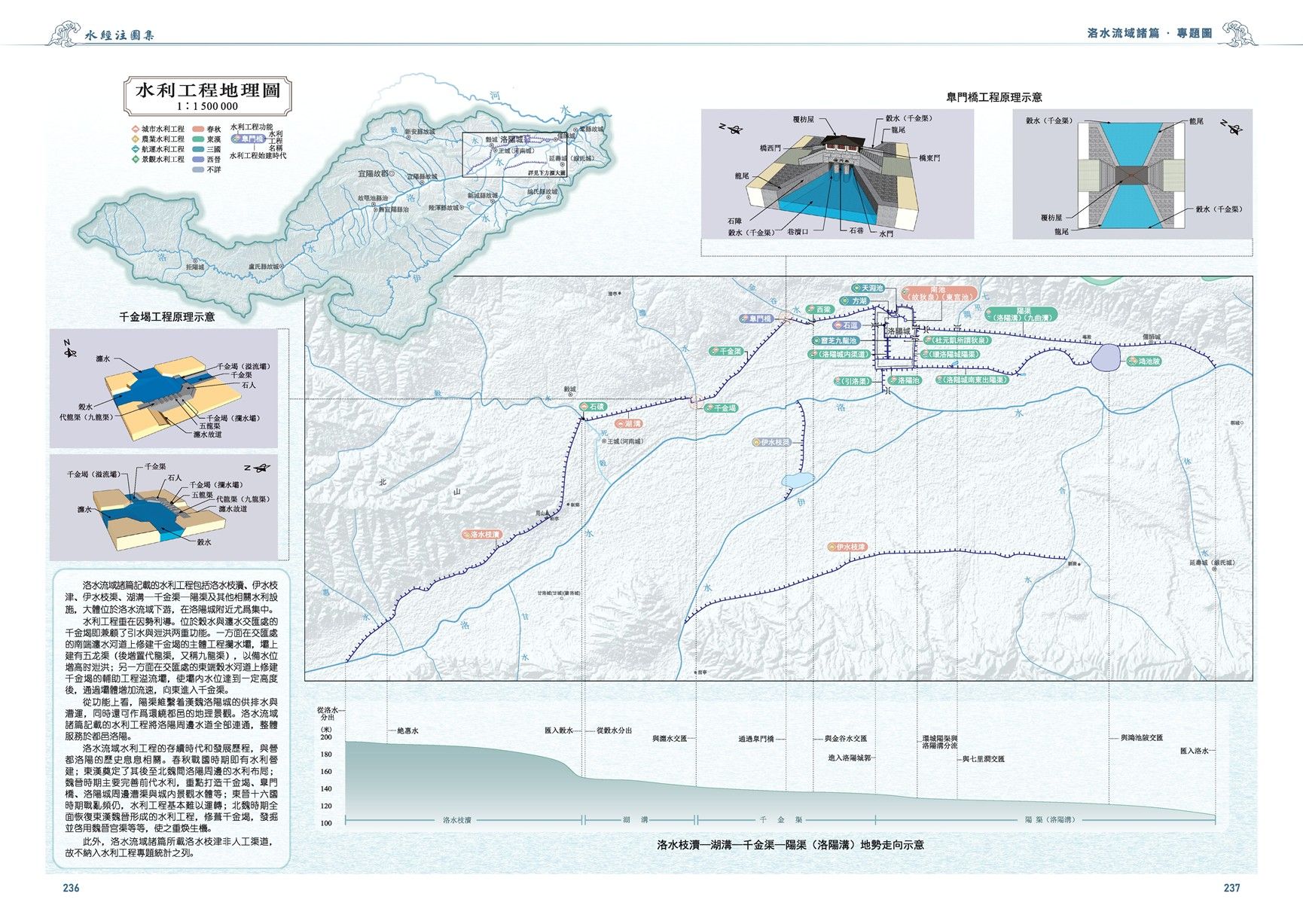

图5.《水经注图集·洛水流域诸篇》专题图《水利工程地理图》

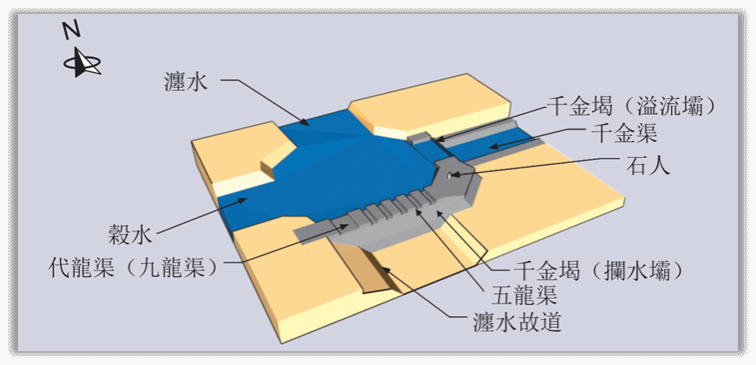

图6.千金堨工程原理示意图

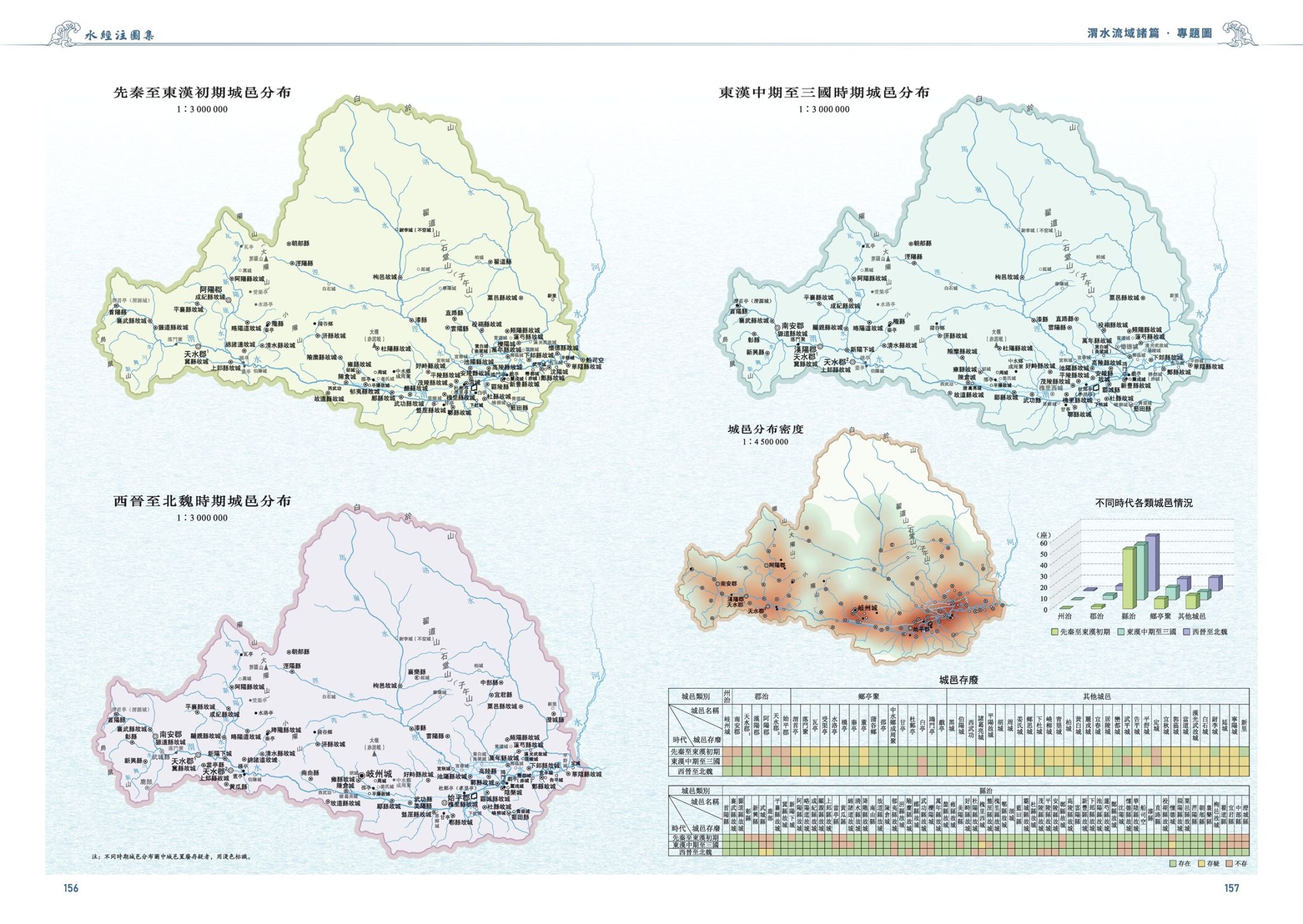

图7.《水经注图集·渭水流域诸篇》专题图《城邑地理图》之二

再有值得一提的是《图集》中的“典籍地理图”，将研究视野从地理实体的考释，引向了对文本生成机制与作者知识体系的探析，开辟了郦学研究的新边疆。以往研究多聚焦于《水经注》写了什么（河流、城邑），“典籍地理图”则关注其怎么写、依据何来。该专题将郦道元引用的文献进行离析，在地图上可视化展示其引书方式（明引/暗引）、文献来源、时代与类型分布，为理解郦道元“即地以存古”的撰述旨趣、知识来源构成及文本生成逻辑提供了前所未有的空间化分析工具。这是对谭其骧、陈桥驿等前辈学者呼吁编绘新《水经注图》的深度回应，将郦学从历史地理考证，推向历史文献学、知识史与学术史交叉的新境界。

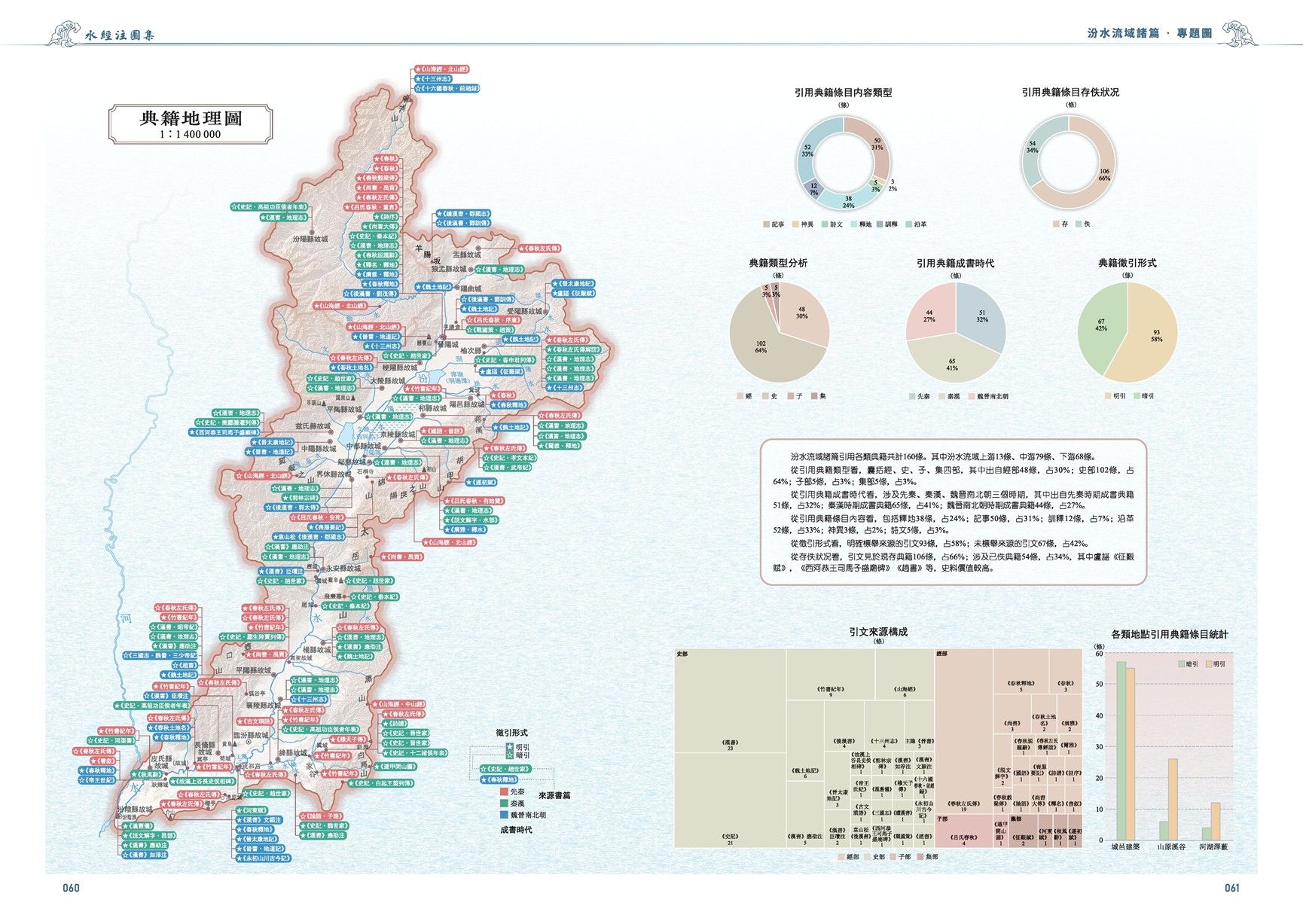

图8.《水经注图集·汾水流域诸篇》专题图《典籍地理图》

此外，在图幅划分上，《图集》一改传统历史地图以经纬网格划分图幅的旧法，转而以文本叙事为导向重构分幅逻辑。《水经注》以水道为纲，先述主干河流源流，再逐一记载支流分布，兼及沿线地理要素。《图集》的图幅划分完全遵循这一叙事逻辑，以河流为线索、以流域为单元，按流域大小、地理要素分布疏密进行科学合理的分幅设计。

图幅划分的核心原则是“文本对应性”与“信息承载量平衡”。编绘团队以《经》文为分段标准，根据信息密度，提取一段或数段的地理信息，合理确定图幅范围与比例尺，确保每幅地图既不遗漏关键信息，又不因信息过载导致阅读困难。例如，《渭水篇》记载的支流众多、城邑密集，编绘团队将其拆分为 9幅主体图，每幅图对应文本的特定章节，确保地图内容与文本叙事精准匹配。读者在阅读《水经注》文本时，可通过地名索引快速定位至对应地图，实现文本与地图的同步阅读；研究者则可借助图幅与文本的对应关系，开展精准的文献考证与地理考释。这种以文本叙事逻辑为依据的图幅划分方式，极大地提升了《图集》的使用便捷性与学术价值。

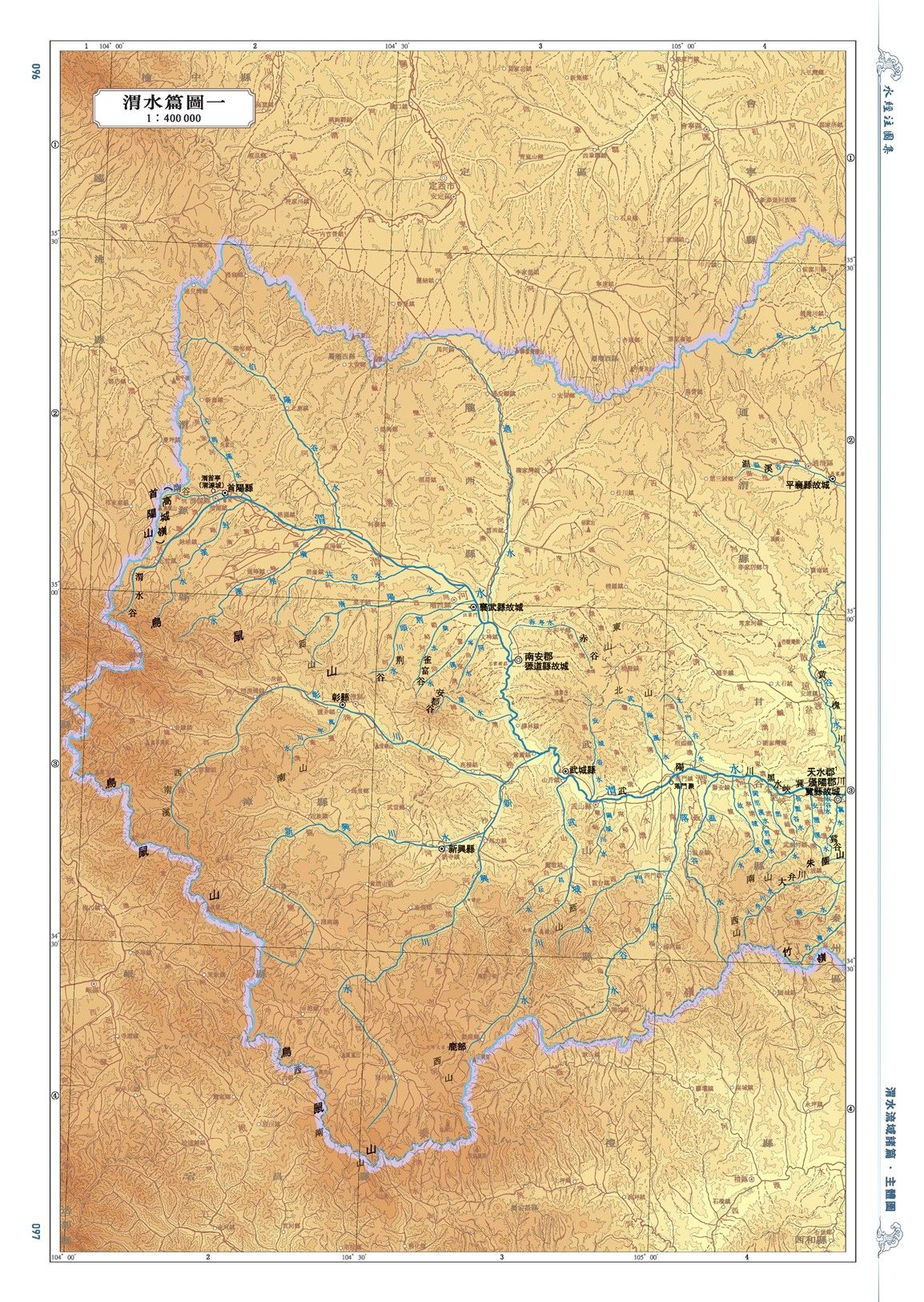

图9.《水经注图集·渭水流域诸篇》主体图《渭水篇图一》

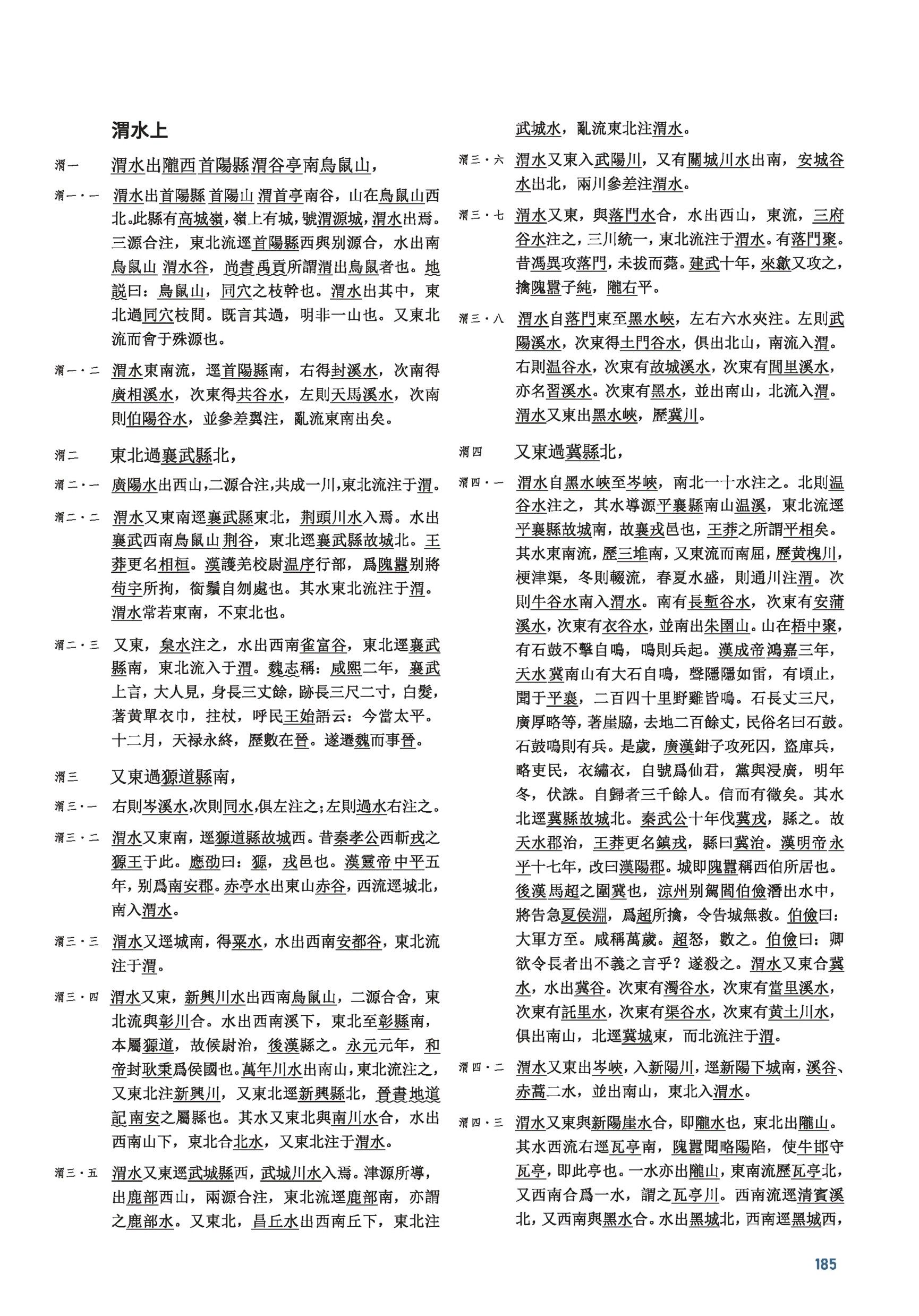

图10.《渭水篇图一》对应文字

三、设计装帧：学术传承与工艺美学的完美融合

《图集》的设计装帧既体现了对学术传统的尊重与传承，又彰显了现代工艺的创新追求，使这部学术著作兼具学术气质与艺术价值，成为可赏、可读、可藏的经典范本。

《图集》的内封设计以谭其骧先生主编的《中国历史地图集》为蓝本，在继承经典设计理念的同时，又进行了多方面的创新优化。采用深绿色调为底色，搭配烫金文字与祥云边框暗纹，深色调底色沉稳大气，与学术著作的定位高度契合；烫金文字在深色背景的映衬下熠熠生辉，提升了书籍的视觉档次；祥云暗纹在突出著作信息的同时，又为简洁的版式增添了灵动气息，实现了学术性与艺术性的平衡。

图11.《水经注图集》内封设计

在装帧上，《图集》采用国际先进的瑞士装与一折装印制工艺相结合的方式，裸脊锁线，使每张主体图幅能够完全平摊展开，而无需用力按压即可查看完整页面。读者可轻松翻阅每一幅地图，地理信息的细节一览无余，避免了传统装帧因页面无法平摊导致的阅读不便。同时，锁线与胶装并行的装订工艺，配合布面精装的保护，能够确保书籍长期保存使用，实现了学术著作“可藏可用”的核心需求。

图12.《水经注图集》平摊效果

在印刷纸张方面，《图集》也做了细心的考虑，选用了120克日本特种纸张（艾尔丽莎），兼具克重适中、不反光、韧性强、吸墨性好的特点，其细腻的质地确保了文字与线条的清晰呈现。良好的吸墨性使色彩还原度极高，能够准确呈现高程分层设色的渐变效果，以及河流、城邑等不同地理要素的色彩区分。

在印刷技术上，《图集》采用高精度彩色印刷工艺，编绘团队与印刷厂商密切合作，对地图的色彩进行反复调试，使自然地理要素的冷色调与人文地理要素的暖色调协调搭配，既符合视觉审美，又便于读者区分不同类型的地理信息。高精度印刷技术的应用，彻底杜绝了色彩偏差、线条模糊、文字不清等问题，确保每一本《图集》都达到一致的高品质呈现效果。

图13.《水经注图集》内页

要之，《图集》决然告别了以杨守敬《水经注图》为顶峰的传统范式，以现代科技为羽翼，以多学科融合为视野，以深度研究为导向，成功将一部古代地理名著转化为一个可量化、可分析、可交互的时空信息平台。这不仅是技术的胜利，更是一种以现代空间信息技术系统解读古典文献、重建历史场景的新研究范式的确立。

《图集》在此之前已入选“2025年中国地理学会十大研究进展”支撑性成果与2025年度“中国人文学术十大热点”代表文献。此外，《图集》还获得了中国印刷及设备器材工业协会评选的第十届中华印制大奖优秀奖。

供稿：周文乔
